本文共计14391字，详细讲解了 InnoDB 使用 ReadView 与 UndoLog 构建出的多版本并发控制机制，并附带了常见面试题

整理不易，点个免费的赞吧 (*❦ω❦)👍

MVCC的作用

• 通过 ReadView 和 undolog，解决并发事务的脏读、不可重复读、幻读问题
• 隔离级别中的读已提交和可重复读都依赖于MVCC机制
• 事务四大特性中的隔离性也是通过 MVCC+锁机制 来保证的

基础知识

核心组成

MVCC 的实现依赖隐藏字段、Read View、undo log

隐藏字段

InnoDB 存储引擎为每行数据有三个 隐藏字段：

• DB_TRX_ID（6字节）：表示最后一次插入或更新该行的事务 id。此外，delete 操作在内部被视为更新，只不过会在记录头 Record header 中的 deleted_flag 字段将其标记为已删除

• DB_ROLL_PTR（7字节） 回滚指针，指向该行的 undo log 。如果该行未被更新，则为空

  刚刚新增的数据是没有 undo log 的

• DB_ROW_ID（6字节）：如果没有设置主键且该表没有唯一非空索引时，InnoDB 会使用该 id 来生成聚簇索引

ReadView

Read View 主要是用来做可见性判断，里面保存了 “当前对本事务不可见的其他活跃事务”

主要有以下字段：

• m_low_limit_id：目前出现过的最大的事务 ID+1，即下一个将被分配的事务 ID。大于等于这个 ID 的数据版本均不可见

  如果某个数据版本大于等于这个 ID，说明在创建ReadView的时候还没有这个事务

• m_up_limit_id：活跃事务列表 m_ids 中最小的事务 ID，如果 m_ids 为空，则 m_up_limit_id 为 m_low_limit_id。小于这个 ID 的数据版本均可见

  如果某个数据版本小于这个 ID ，说明这个数据版本已经提交了，对当前ReadView可见

• m_ids：Read View 创建时 其他未提交的活跃事务 ID 列表。创建 Read View时，将当前未提交事务 ID 记录下来，后续即使它们修改了记录行的值，对于当前事务也是不可见的。m_ids 不包括当前事务自己和已提交的事务（正在内存中）

• m_creator_trx_id：创建该 Read View 的事务 ID

Undo Log

核心使命：

1. 回滚（Rollback）： 事务失败了，得把数据改回去——每当我们要对一条记录做改动时 (这里的改动可以指 INSERT、DELETE、UPDATE)，都需要把回滚时所需的东西记下来

   1. 当插入一条记录时，至少要把这条记录的主键值记下来，之后回滚的时候只需要把这个主键值对应的记录删掉就好了。(对于每个 INSERT, InnoDB 存储引擎会执行一个 DELETE)
   2. 当修改一条记录时、，至少要把修改这条记录前的旧值都记录下来，这样之后回滚时再把这条记录更新为旧值就好了。(对于每个 UPDATE，InnoDB 存储引擎会执行一个 相反的UPDATE，将修改前的行放回去)
   3. 当删除一条记录时，至少要把这条记录中的内容都记下来，这样之后回滚时再把由这些内容组成的记录插入到表中就好了。(对于每个 DELETE, InnoDB 存储引擎会执行一个 INSERT)

2. 快照读（MVCC）： 当一个事务发现当前记录（B+ 树里的最新数据）对自己“不可见”时，顺着 roll_pointer 指针去 Undo Log 里找那个“可见”的历史版本

insert undo log：在 insert 操作中产生的 undo log。因为 insert 操作的记录只对事务本身可见，对其他事务不可见，故该 undo log 可以在事务提交后直接删除。

（insert undo log 只用于回滚）

insert 时的数据初始状态：

update undo log：update 或 delete 操作中产生的 undo log。该 undo log可能需要提供 MVCC 机制，因此不能在事务提交时就进行删除。提交时放入 undo log 链表，等待 purge线程 进行最后的删除

数据第一次被修改时：

数据第二次被修改时：

版本链的形成过程：不同事务或者相同事务的对同一记录行的修改，会使该记录行的 undo log 成为一条链表，链首就是最新的记录，链尾就是最早的旧记录

一致性非锁定读和锁定读

一致性非锁定读

对于 一致性非锁定读（Consistent Nonlocking Reads）的实现，通常做法是加一个版本号或者时间戳字段，在更新数据的同时版本号 + 1 或者更新时间戳。查询时，将当前可见的版本号与对应记录的版本号进行比对，如果记录的版本小于可见版本，则表示该记录可见

在 InnoDB 存储引擎中，多版本控制 (multi versioning) 就是对非锁定读的实现。如果读取的行正在执行 DELETE 或 UPDATE 操作，这时读取操作不会去等待行上锁的释放。相反地，InnoDB 存储引擎会去读取行的一个快照数据，对于这种读取历史数据的方式，我们叫它快照读 (snapshot read)

在 Repeatable Read 和 Read Committed 两个隔离级别下，如果是执行普通的 select 语句（不包括 select ... lock in share mode ,select ... for update）则会使用 一致性非锁定读（MVCC）。并且在 Repeatable Read 下 MVCC 实现了可重复读和防止部分幻读

锁定读

如果执行的是下列语句，就是 锁定读（Locking Reads）

• select ... lock in share mode
• select ... for update
• insert、update、delete 操作

在锁定读下，读取的是数据的最新版本，这种读也被称为 当前读（current read）。锁定读会对读取到的记录加锁：

• select ... lock in share mode：对记录加 S 锁，其它事务也可以加S锁，如果加 x 锁则会被阻塞

• select ... for update、insert、update、delete：对记录加 X 锁，且其它事务不能加任何锁

在一致性非锁定读下，即使读取的记录已被其它事务加上 X 锁，这时记录也是可以被读取的，即读取的快照数据。上面说了，在 Repeatable Read 下 MVCC 防止了部分幻读，这边的 “部分” 是指在 一致性非锁定读 情况下，只能读取到第一次查询之前所插入的数据（根据 Read View 判断数据可见性，Read View 在第一次查询时生成）。但是！如果是 当前读 ，每次读取的都是最新数据，这时如果两次查询中间有其它事务插入数据，就会产生幻读。所以， InnoDB 在实现Repeatable Read 时，如果执行的是当前读，则会对读取的记录使用 Next-key Lock ，来防止其它事务在间隙间插入数据

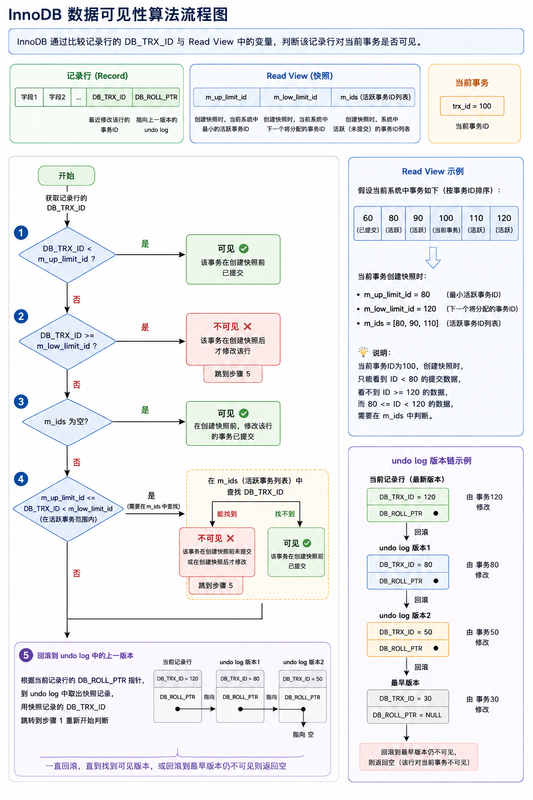

数据可见性算法

数据可见性算法：如何根据ReadView和当前记录行的 DB_TRX_ID判断 当前记录行是否对事务可见

在 InnoDB 存储引擎中，创建一个新事务后，执行每个 select 语句前，都会创建一个快照（Read View），快照中保存了当前数据库系统中正处于活跃（没有 commit）的事务的 ID 号。其实简单的说保存的是系统中当前不应该被本事务看到的 事务 ID 列表（即 m_ids）。当用户在这个事务中要读取某个记录行的时候，InnoDB 会将该记录行的 DB_TRX_ID 与 Read View 中的一些变量及当前事务 ID 进行比较，判断是否满足可见性条件

1. 如果记录 DB_TRX_ID < m_up_limit_id，那么表明最新修改该行的事务（DB_TRX_ID）在当前事务创建快照之前就提交了，所以该记录行的值对当前事务是可见的

2. 如果 DB_TRX_ID >= m_low_limit_id，那么表明最新修改该行的事务（DB_TRX_ID）在当前事务创建快照之后才修改该行，所以该记录行的值对当前事务不可见。跳到步骤 5

3. m_ids 为空，则表明在当前事务创建快照之前，修改该行的事务就已经提交了，所以该记录行的值对当前事务是可见的

4. 如果 m_up_limit_id <= DB_TRX_ID < m_low_limit_id，表明最新修改该行的事务（DB_TRX_ID）在 Read View 创建之前就已经分配出去了 (在创建快照的时候可能处于“活动状态”或“已提交状态”)；所以就要对活跃事务列表 m_ids 进行查找（源码中是用的二分查找，因为是有序的）

   • 如果在活跃事务列表 m_ids 中能找到 DB_TRX_ID，可能有两种情况：
     ① 在当前事务创建快照前，该记录行的值被事务 ID 为 DB_TRX_ID 的事务修改了，但**没有提交 **；
     ② 在当前事务创建快照后，该记录行的值被事务 ID 为 DB_TRX_ID 的事务修改了。这些情况下，这个记录行的值对当前事务都是不可见的。跳到步骤 5

     ①②情况都说明这行数据 属于没有提交的数据(在创建这个快照的时候是未提交的)

   • 在活跃事务列表中找不到，则表明“id 为 trx_id 的事务”在修改“该记录行的值”后，在“当前事务”创建快照前就已经提交了，所以记录行对当前事务可见

5. 在该记录行的 DB_ROLL_PTR 指针所指向的 undo log 取出快照记录，用快照记录的 DB_TRX_ID 跳到步骤 1 重新开始判断，直到找到满足的快照版本或返回空

自己的更新记录总是可见(即 trx_id == creator_trx_id 时可见)

这种通过「版本链」来控制并发事务访问同一个记录时的行为就叫 MVCC（多版本并发控制）

RC 和 RR 隔离级别下 MVCC 的差异

RC和RR的隔离级别都使用快照读，关键差异在于生成 Read View 的时机‘不同

• RC 隔离级别下的 每次select 查询前都生成一个Read View (m_ids 列表)

• RR 隔离级别下只在事务开始后 第一次select 数据前生成一个Read View（m_ids 列表）

  通过使用同一个 ReadView 来判断数据可见性，实现可重复读（每次读取的都是同一个快照）

常见问题整理

1. 基础概念类

什么是 MVCC？它的作用是什么？

A： MVCC（Multi-Version Concurrency Control，多版本并发控制）是一种并发控制机制，通过在每行数据维护多个版本，在保证事务隔离性的前提下提高数据库并发性能。

核心作用：

• 读操作使用快照读取，不阻塞写操作
• 写操作创建新版本，不阻塞读操作
• 实现 RC 和 RR 隔离级别下的快照读

什么是快照读和当前读？

A：

关键区别： 快照读不加锁，当前读会对读取的记录加锁。

2. InnoDB 实现细节

InnoDB 中 MVCC 依赖哪些核心组件？

A： 依赖三个核心组件：隐藏字段、ReadView、undo log

数据行 ──→ 隐藏字段 ──→ DB_TRX_ID（最后一次修改的事务ID）
              └──→ DB_ROLL_PTR（回滚指针，指向undo log）
              └──→ DB_ROW_ID（聚簇索引ID）

ReadView ──→ m_low_limit_id（最大事务ID+1）
         ──→ m_up_limit_id（活跃事务最小ID）
         ──→ m_ids（活跃事务ID列表）
         ──→ m_creator_trx_id（创建该视图的事务ID）

InnoDB 行记录的三个隐藏字段分别是什么？作用是什么？

A：

ReadView 的各个字段含义是什么？

A：

undo log 分为哪两种？区别是什么？

A：

注意： 不同事务或相同事务对同一记录的修改，会形成 undo log 链表，链首是最新的记录，链尾是最早的旧记录。

undolog版本链不断累加不会导致内存爆炸吗？/ purge 线程的作用是什么？

不会，InnoDB 后台有专门的 Purge 线程定期进行回收不再需要的历史版本，从而释放空间

1. 删除 insert undo log：事务提交后即可删除
2. 删除 update undo log：当该undo log不再被任何 ReadView 使用时，由purge线程删除

什么样的数据可以被回收

Purge 删除的是：

• 已提交事务产生的
• 并且未来不可能再被任何 Read View 访问到的

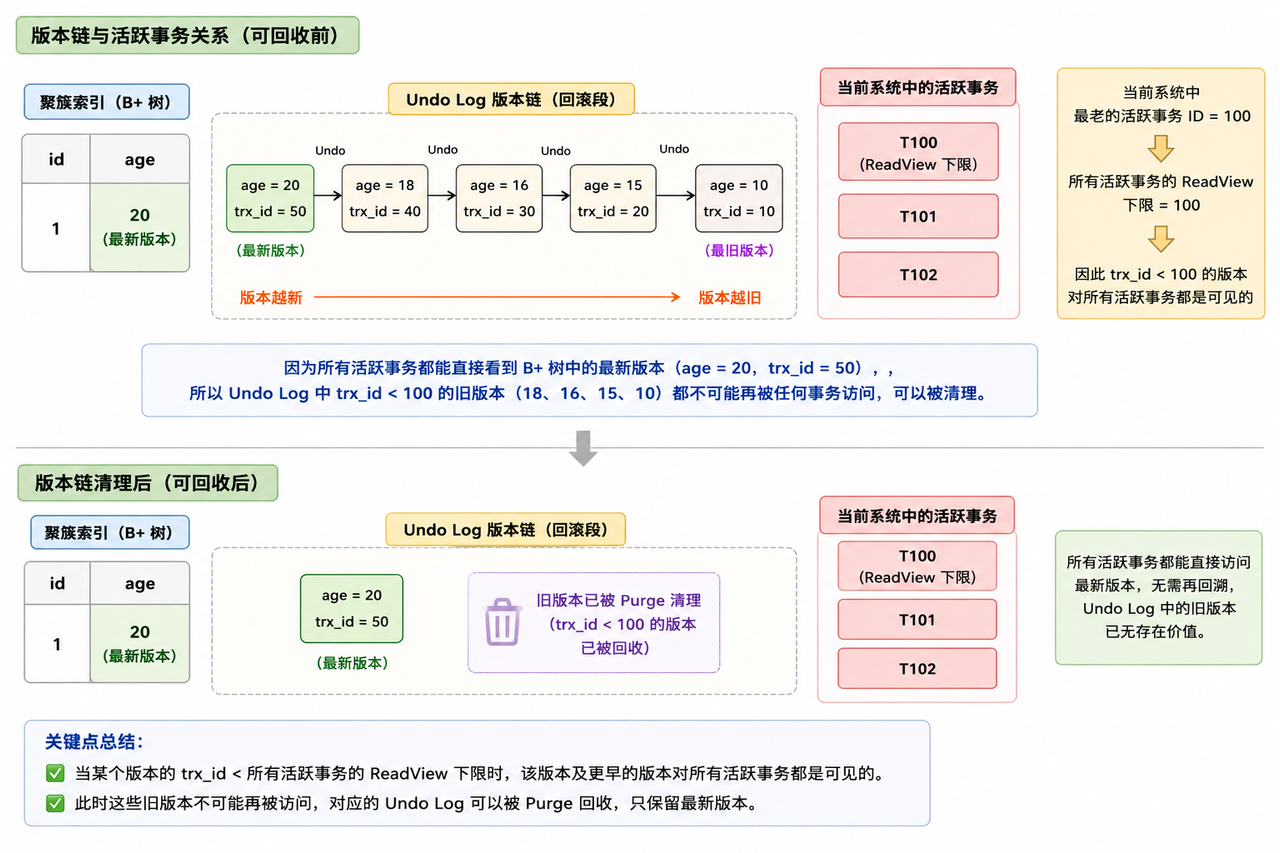

  （如果某一个数据版本的trx_id小于所有 Read View 里面的最小活动事务id，那么这个数据版本就是对当前数据库中所有事务都是可见的，它之前的旧版本数据就可以被删除）
• 历史版本 Undo Log

由于 InnoDB 只需要保留 当前数据版本 和 那些仍然可能被活跃事务访问到的历史版本（还可能被 Read View 访问的版本）

所以版本链中的某一版本对所有事务都是可见的，那么它之前的旧数据版本就都可以被清理，或者说：版本链中那些 对现在活跃事务都可见的 版本，我们只需要保留最新的那一个

为什么某个数据版本就是对当前数据库中所有事务都是可见的，它之前的旧版本数据就可以被删除？

区分 “当前记录（最新数据）” 和 “Undo Log（历史版本）”

存储位置	内容
聚簇索引(B+树)	当前最新数据
Undo Log	历史版本数据

MVCC 查询时，会优先读取聚簇索引里的最新版本，如果对当前事务不可见，才会沿 Undo Log 版本链回溯历史版本

当你笔记里说“一个 Undo 版本 ID 小于所有活跃事务的 ReadView 下限”时，真正的含义是：当前系统里所有的活跃事务，都能直接看到 B+ 树里的“最新版本”数据，而不需要去回滚段（Undo Log）里找更旧的版本。

举个例子：

1. 初始状态： 数据库里 age = 18。
2. 事务 A (ID=50)： 把 age 改成了 20，并提交了。
   • 此时，B+ 树里 age = 20。
   • Undo Log 里存着 age = 18（为了让 ID < 50 的事务能看到 18）。
3. 系统现状： 现在系统里最老的活跃事务是 ID=100。
   • 根据 MVCC 规则，ID=100 的事务开启时，事务 A (ID=50) 已经提交了。
   • 所以 ID=100 的事务能直接看到 B+ 树里的 age = 20。
   • 比 ID=100 更年轻的事务（如 ID=101, 102…），自然也能看到 age = 20。

结论： 既然现在全天下（所有活跃事务）都能直接看到最新的 age = 20，那躲在 Undo Log 里的 age = 18 还有谁会去读它吗？没有了。 既然没人读，也没法给已提交的事务回滚，它就是“死数据”，可以回收了。

MVCC 在哪些场景下会失效？

A： 以下场景会退化为锁定读（不再使用MVCC快照读）：

1. SELECT...FOR UPDATE / SELECT...LOCK IN SHARE MODE — 当前读
2. INSERT / UPDATE / DELETE 操作 — 写操作
3. 锁定读读取的行正在执行 DELETE/UPDATE — 等待锁释放
4. SERIALIZABLE 隔离级别 — 强制锁定读
5. 显式加锁：LOCK IN SHARE MODE、FOR UPDATE

3. 可见性判断算法

MVCC 的数据可见性算法流程是什么？

A： 判断某记录对当前事务是否可见的步骤：

1. 如果 DB_TRX_ID < m_up_limit_id
   → 该事务在ReadView创建前已提交，**可见**

2. 如果 DB_TRX_ID >= m_low_limit_id
   → 该事务在ReadView创建后修改，**不可见**，跳到步骤5

3. 如果 m_ids 为空
   → 没有活跃事务，**可见**

4. 如果 m_up_limit_id <= DB_TRX_ID < m_low_limit_id
   → 需要在m_ids中二分查找DB_TRX_ID
   ├─ 找到 → 该事务未提交或创建快照后修改，**不可见**，跳到步骤5
   └─ 找不到 → 该事务在创建快照前已提交，**可见**

5. 通过 DB_ROLL_PTR 找到undo log中的上一个版本
   → 重新从步骤1开始判断，直到找到可见版本或返回空

MVCC如何保证不读取到未提交事务的数据？

当一个事务执行读操作时，它会使用快照读取。ReadView中维护了一个活跃事务ID列表，如果某个版本的数据在活跃事务列表中，说明这行数据在创建快照的时候就是未提交的、对当前事务不可见

4. 隔离级别差异

RC 和 RR 隔离级别下 MVCC 的区别是什么？

A： 核心区别在于 生成 ReadView 的时机不同：

举例说明：

• 事务A开启，先查询得到数据X
• 事务B修改数据X并提交
• 事务A再次查询：
  • RC级别：新生成ReadView，事务B已提交，可见 → 返回新值（不可重复读）
  • RR级别：复用之前的ReadView，事务B不可见 → 返回旧值（可重复读）

幻读问题

MVCC和临键锁是如何解决幻读问题的？

MVCC通过快照读解决了快照读情况下的不可重复读的问题，并且在当前读中 对读取的记录使用了临键锁，让两次当前读之间的时间间隔中其他事务无法插入数据

在 Repeatable Read 下 MVCC 防止了部分幻读，这边的 “部分” 是指在 一致性非锁定读 情况下，只能读取到第一次查询之前所插入的数据（根据 Read View 判断数据可见性，Read View 在第一次查询时生成）。但是！如果是 当前读 ，每次读取的都是最新数据，这时如果两次查询中间有其它事务插入数据，就会产生幻读。所以， InnoDB 在实现Repeatable Read 时，如果执行的是当前读，则会对读取的记录使用 Next-key Lock ，来防止其它事务在间隙间插入数据

无法解决哪些幻读问题？

1. 场景一：快照读升级为当前读（“修改幻读”）

当一个事务在执行过程中，原本一直在用快照读，但突然执行了一条 UPDATE 语句，而这条语句刚好命中了另一个事务新插入并提交的记录。

复现流程：

为什么会这样？

• 在 T2 时，事务 A 生成了 ReadView，看不到 id=5。
• 在 T6 时，事务 A 执行 UPDATE。注意，UPDATE 属于“当前读”，它必须去寻找磁盘上最新提交的数据。它意外发现了事务 B 提交的 id=5 记录，并成功将其更新。
• 根据 MVCC 规则，当事务 A 更新了这条记录后，该记录的 DB_TRX_ID（事务 ID）变成了事务 A 的 ID。
• 在 T7 时，事务 A 再次 SELECT。MVCC 发现这条记录的事务 ID 就是当前事务自己，按照可见性原则，自己改的数据必须可见。
• 于是，原本消失的记录“幻影般”地出现了。

该场景有点违和，因为事务 A 在看不见 id = 5 这条记录的情况下执行 update 更新了这条记录

2. 场景二：先“快照读”，后“当前读”

如果在同一个事务中，你先用普通 SELECT（快照读），后来又用了 SELECT ... FOR UPDATE（当前读），那么第二次读取的结果可能会多出数据。

复现流程：

1. 事务 A：执行 SELECT * FROM user WHERE id > 10; (返回 3 条数据)。
2. 事务 B：执行 INSERT INTO user (id) VALUES (15); COMMIT;。
3. 事务 A：执行 SELECT * FROM user WHERE id > 10 FOR UPDATE; (返回 4 条数据！)。

原因：

• 第一次是快照读，受 ReadView 保护，看不到 T2 插入的数据。
• 第二次是当前读，它会直接扫描 B+ 树上的最新记录，并加锁。此时它看到了 T2 提交的数据。
• Next-Key Lock 为什么没生效？ 因为在事务 A 第一次执行普通 SELECT 时，它是不会加锁的。既然没加锁，事务 B 自然可以自由地插入数据。只有从一开始就使用 SELECT ... FOR UPDATE，临键锁才会把间隙锁死。

3. 场景三：“当前读”能防幻读，但如果“间隙”没找对？

如果你使用了当前读（如 FOR UPDATE），但你的过滤条件没有命中索引（导致全表扫描加锁），或者你的范围给得不够宽，依然防不住逻辑上的“幻”。

比如：

• 事务 A 锁住了 id < 10 的间隙。
• 事务 B 插入了 id = 15 的记录。
• 虽然不违反锁规则，但对于事务 A 来说，如果它的逻辑是“统计全表人数”，那么结果依然变了。

1. 混合读陷阱：在同一个事务中，将快照读（普通 SELECT）与当前读（UPDATE/DELETE/SELECT FOR UPDATE）混合使用，是幻读发生的温床。
2. 自我标记效应：如果当前事务通过“当前读”修改了其他事务新插入的记录，该记录会因为事务 ID 的变更而对当前事务变得可见。
3. 防御建议：
   • 如果业务逻辑对幻读极度敏感，建议从事务开始的第一条语句就使用 SELECT ... FOR UPDATE（强制开启临键锁）。
   • 或者直接使用最严格的隔离级别：SERIALIZABLE（串行化）。

为什么 RR 级别下能防止幻读，而 RC 不行？

1. 阶段一：T1 - T5（普通查询阶段）

• 场景：事务 A 开启，查 id=5 为空。此时事务 B 插入 id=5 并提交。
• RR 的表现（防幻读）：
  • 在 T2 时刻，事务 A 生成了一个 Read View（快照）。
  • 当事务 B 在 T5 提交后，虽然数据在磁盘上存在了，但在事务 A 的眼里，id=5 这条数据的“版本号”比我的快照新，所以我看不到它。
  • 结果：事务 A 依然觉得 id=5 是空的。
• RC 的表现（会幻读）：
  • RC 模式下，每次 SELECT 都会重新生成 Read View。
  • 如果在 T5 之后事务 A 再查一次，它会立刻看到事务 B 刚提交的 id=5。这就是幻读（或者说是不可重复读的一种表现）。

2. 阶段二：T6（关键的 UPDATE 操作）

• 动作：事务 A 执行 UPDATE users SET name = 'Rose' WHERE id = 5;
• 原理（当前读）：
  • UPDATE、DELETE 或 SELECT ... FOR UPDATE 属于当前读，当前读不看旧快照，必须看最新的数据库状态，否则更新就覆盖掉别人的修改了。
  • 因此，事务 A 在 T6 这一刻，“穿越”到了现在，看到了事务 B 提交的 id=5，并将其更新为 ‘Rose’。
• RR 的防护（间隙锁）：
  • 在执行这个 UPDATE 时，InnoDB 会给 id=5 加上临键锁（Next-Key Lock）。这不仅锁住了 id=5 这一行，还锁住了它周围的“坑位”。
  • 这就意味着，从 T6 开始，直到事务 A 结束，任何其他事务（如事务 C）都无法在 id=5 这个位置插入或修改数据，会被阻塞

3. 阶段三：T7 - T9（再次查询）

• 场景：事务 A 再次查询 id=5。
• RR 的表现：
  • T7 (SELECT)：虽然之前 UPDATE 看到了数据，但普通的 SELECT 依然遵循 T2 生成的旧快照。不过，因为事务 A 自己刚刚更新了这行数据（T6），InnoDB 有一个特殊规则：自己能看见自己修改的最新版本。所以这里能看到 ‘Rose’。
  • T8 & T9 (事务 C 尝试插入)：注意表格中的 T8，事务 C 试图插入 id=5。
    • 因为在 T6 时，事务 A 已经对 id=5 加了锁（排他锁）。
    • 事务 C 会被阻塞（卡住），直到事务 A 提交或回滚。
    • 所以，事务 A 在 T9 再次查询时，不会出现“突然多出一个由别人插入的 id=5”的情况。
